工頻耐壓試驗裝置---升壓部分工作原理

來源：m.zeichua.cn    更新時間：2020-08-24

工頻耐壓試驗裝置---升壓部分工作原理
本系列產產品輸入電壓為200V（400V），利用電磁感應原理根據需要改變輸入電壓，即可獲得輸出高壓從零伏連續可調到額定的值。
在做直流耐壓及泄露電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可改變輸入電壓，從而獲得不同值的直流高壓輸出。

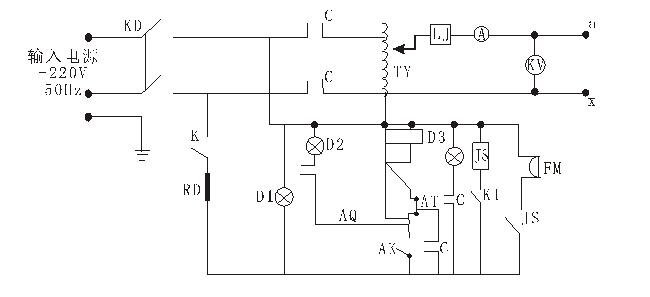

本系列產品在具體工作原理見圖（1），

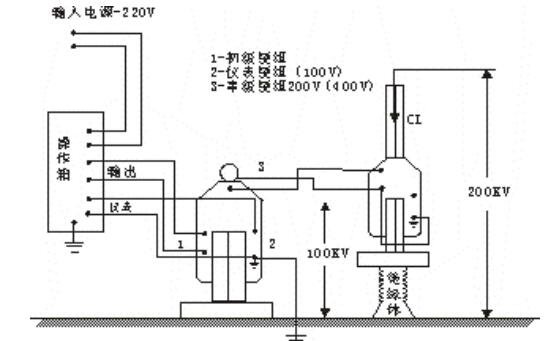

當用作串級使用時，其接線見圖（2）

MEGTB：智能型工頻耐壓試驗裝置      JS：時間繼電器
TY：自耦調壓器                     FM：報警器
LJ：過流繼電器                     D1、D2、D3：指示燈
C：交流接觸器                      RD：熔斷器
K：總電源開關                      K1：時間繼電器電源開關
AK：調壓器回零限位開關             AQ：起動按鈕
CL：高壓硅堆                       AT：停止按鈕
A：輸出電流表                      KV:輸出電壓表
