超聲波局部放電檢測儀

產品概述
電氣設備檢修技術的發展大致可以分為三個階段，即故障檢修、定期檢修和狀態檢修，狀態檢修以可靠性為主，它是根據設備的狀態而執行的預防性作業。作為電力系統運行的首要要求，供電可靠性日益凸顯其重要性，因此狀態檢修逐步取代了以往的定期預防性檢修。狀態檢修通過對設備關鍵參數的測量來識別其已有的或潛在的劣化跡象，可在設備不停運的情況下對其進行狀態評估。
超聲波局部放電檢測儀

局部放電巡檢儀針對帶電巡檢的特點，采用高頻電流及超聲波兩種檢測法，其體積小，性能優異，易于操作。可對電纜、變壓器（電抗器）等接地線進行測量。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、分析。

超聲波局部放電檢測儀引用標準
1.局部放電測量GB/T 7354
2.電力設備局部放電現場測量導則 DL/T 417
3.高電壓試驗技術 第一部分：一般試驗要求 GB/T 16927.1
4.高電壓試驗技術 第二部分：測量系統 GB/T 16927.2
5.高電壓試驗技術 第3部分: 現場試驗的定義及要求 GB/T 16927.3

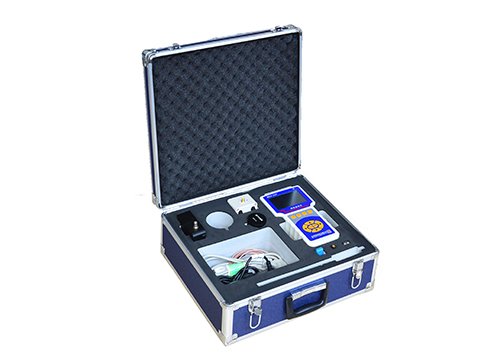

超聲波局部放電檢測儀系統組成
本系統主要由以下幾部分組成
1.MOEORW-5009局部放電巡檢儀一臺。
2.主機充電器一套
3.HFCT-II高頻電流互感器1個。
4.HCCS-II超聲傳感器1個
5.BNC-SMA 50Ω同軸電纜2條。
6.HCTX-03無線同步發射器及電源線一套。
7.讀卡器1個。

超聲波局部放電檢測儀技術參數

主機參數
可檢測通道數	2個通道，1個MOEORW-5009通道，1個US通道
采樣精度	12bit
觸發方式	內同步，外同步
HFCT參數
檢測帶寬	100K-50MHz
傳輸阻抗	>5mV/mA(10MHz )
輸出阻抗	50Ω
檢測靈敏度	5pC
測量范圍	-20~80dB
測量誤差	±1dB
分辨率	1dB
輸出接口	標準BNC
US參數
頻率范圍	20kHz-300kHz
輸出阻抗	50Ω
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V
輸出接口	標準BNC
硬件
顯示屏	4.3” TFT真彩色液晶顯示屏
分辨率	480×272
操作	薄膜按鍵
存儲	SD卡標配16G卡，zui大支持32G
接口	3.5mm立體聲耳機插孔
	DC-005低壓直流充電器輸入口
	充電LED指示燈
	RS232調試口
	USBD同步口
	USB2.0
	網口
	SD卡插槽
	CH1：SMA外部MOEORW-5009互感器輸入口
	US：SMA外部MOEORW-5009互感器輸入口
電源
內部電源	電池供電（16.8V鋰電池）
正常工作時間	約7小時，充滿時間約5小時
尺寸
長×寬×高		235mm×133mm×48mm
重量		0.85kg
環境
使用環境溫度		-20℃至50℃
存儲環境溫度		-40℃～70℃
濕度		10%-90%（非冷凝）
海拔高度		≤3000m
