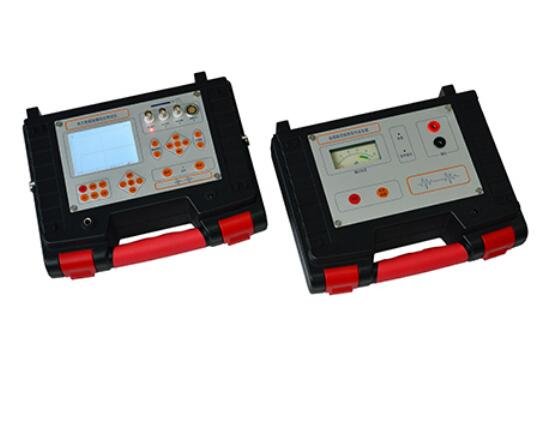

電纜故障測試儀測試步驟

來源：m.zeichua.cn    更新時間：2020-08-03

電纜故障測試儀步驟：
（1）故障性質診斷
（2）故障測距
（3）路徑探測
（4）精確定點


2、電纜故障測試儀故障性質的診斷和測試方法的選擇。
在電纜發生故障后，須首先判斷電纜的故障性質。
首先用兆歐表在電纜的一端測量各相對地及相間的絕緣電阻。如果兆歐表的測量值為零，則可能還有零到上百kΩ的電阻，故還須用萬用表測量電阻值；如各相對地及相間絕緣電阻很高，絕緣正常，則應測試導體是否斷線：在電纜的一端將三相短接并對地短路，在另一端重復測量，判斷是否斷線。
明確故障性質后，需選擇不同的測距和定點方法，見下表：
表1-4-2：電纜故障測試儀故障性質和測試方法選擇表

	故障性質	故障表現形式	測距方法	定點方法
1	低阻	兆歐表測量：0 萬用表測量：＜ 200Ω	低壓脈沖	音頻法（備選）
				聲磁同步
2	斷線	導體不連續		聲磁同步
3	高阻	兆歐表測量：＞0 或： 兆歐表測量：0 萬用表測量：≥ 200Ω	脈沖電流
4	閃絡	兆歐表測量：絕緣正常 耐壓試驗：不通過

備注：（1） 表中陰影部分表示：脈沖電流測距和聲磁同步定點需要配套使用高壓沖擊信號發生器（該高壓發生器不包含在本套設備中，需另配）。
        （2）音頻法定點低阻故障為備選方案，聲磁同步不成功時選用，需配套使用路徑探測信號發生器。
