電纜故障定位儀

來源：m.zeichua.cn    更新時間：2020-06-23

    MOEORW-9605 電纜故障定位儀（以下簡稱識別儀）是用于將某一特定電纜從一束電纜中識別出來的專用儀器。它在上一代識別儀基礎上增加了液晶顯示，識別結果智能判斷，GPS時間同步等先進技術。

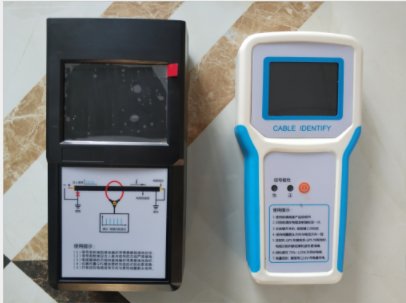

    識別儀由發射主機、接收主機、測試線與柔性線圈構成。識別儀的設計相對上一代產品更加緊湊小巧，攜帶方便。通過GPS同步發射主機和接收主機的測試時間，可以濾除99%的干擾信號。識別結果直接顯示，讓使用更加簡單！


電纜故障定位儀性能指標

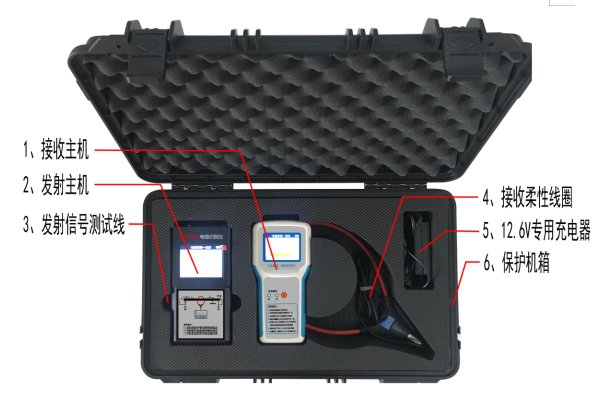

2.2.1 儀器裝箱布局圖如下：

圖2.1 裝箱布局圖
2.2.2 尺寸（長×寬×高）：
機箱：520mm×350mm×170mm
2.2.3 發射主機
充電電壓：DC12.6V
功    耗：≤3W
輸出脈沖幅值：≈DC400V
回路阻抗測量：0～500歐姆
工作時長：≥12h
環境溫度：-35℃～+45℃
環境濕度：≤95%RH
2.2.4 接收主機
充電電壓：DC12.6V
功    耗：≤1W
增益調節：自動
結果提示：文字提示、聲音提示
工作時長：≥12h
環境溫度：-35℃～+45℃
環境濕度：≤95%RH

電纜故障定位儀工作原理
電纜識別儀發射主機將周期性的單極性電壓脈沖注入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。通過大地形成回流電流。以GPS時間嚴格控制發射信號周期和間隔，使信號特征更加明確。
接收主機連接柔性線圈檢測流過電纜的電流方向以及它的特征,以此判斷識別中的電纜是否是目標電纜。


電纜故障定位儀維護保養
1、識別儀長期不使用時請充滿電后裝箱再存放。
2、本產品不宜存放在潮濕、高溫、多塵的環境中。
3、識別儀使用完畢后應進行清潔擦拭，干燥后放到保護箱中。
4、柔性測量線圈使用完后必須擦掉污漬，避免影響測量準確度。
