通信電纜故障測試儀

來源：m.zeichua.cn 更新時間：2020-08-04

通信電纜故障測試儀

原理
本儀器采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖,有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。

通信電纜故障測試儀系統組成

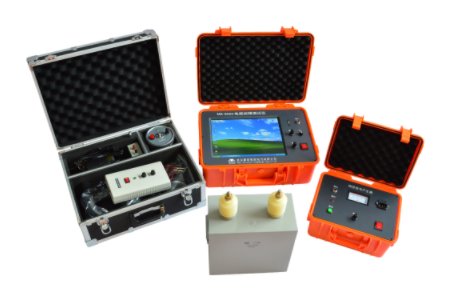

ME-9000電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。
故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號產生器產生頻率30KHz、zui大幅度30V的斷續正弦波信號，用于尋測電纜路徑。
路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。
定位儀用于故障點的精確定位。

通信電纜故障測試儀技術性能
1、故障測試系統
1.1可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
1.2可測量長度已知的任何電纜中電波傳播的速度。
1.3測試距離：不小于40千米
1.4系統誤差：小于1米
1.5采樣頻率：25MHz
1.6zui小分辨率：0.2米
1.7測試盲區：小于16米
1.8電源：直流12V(免維護電瓶)
1.9重量：5Kg
2、路徑信號產生器
2.1輸出信號頻率：30KHz
2.2振蕩方式：斷續
2.3輸出功率：30W
2.4電源：220V±10％
2.5重量：4Kg
3、定位儀
3.1測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
3.2輸入阻抗：不小于1.2KΩ。
3.3使用2×2000Ω耳機。
3.4工作電壓：DC9V±10％。
3.5使用環境溫度：-20℃～70℃
