局部在線監測系統廠家

來源:m.zeichua.cn    更新時間:2020-05-11

局部在線監測系統廠家簡介
武漢摩恩提供電纜震蕩波局放電云測試儀廠家價格、電纜震蕩波局放電云測試儀廠家報價,產品選型,技術支持,運用zui新技術手段實現的高性能數字化局部在線監測系統。該裝置采用高精度采集卡進行A/D轉換,可實現被監測高壓設備的實時數據監測與統計分析功能。

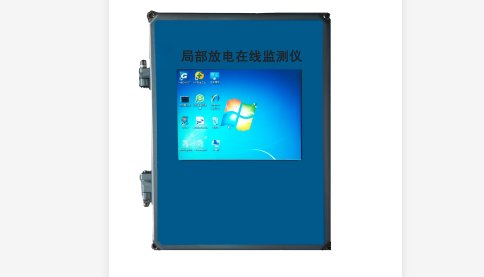

局部在線監測系統廠家


該局部在線監測系統是我公司總結幾十年局放檢測經驗,運用zui新技術手段實現的高性能數字化局部在線監測系統。該裝置采用高精度采集卡進行A/D轉換,可實現被監測高壓設備的實時數據監測與統計分析功能。
該系統采用多種抗干擾措施,能夠有效的去除現場環境中的干擾,準確提取局部放電信號,判斷設備運行狀況;通過以太網把放電量值、報警事件等監測數據定期上傳到遠方的數據中心服務器,利用數據中心服務器上運行的后臺軟件可獲取現場的監測數據并進行統計與分析,與此同時數據中心服務器還可以遠程登錄現場監測單元,觀測實時波形,對設備的絕緣狀態進行更加系統的評估。
數據中心的服務器程序運行于固定IP地址的計算機上,可同時監測多個設備,并實時顯示每一個登入設備的放電信號,能根據參數設定,定期保存已登入的監測設備從現場傳來的數據,以便日后隨時查閱分析。

局部在線監測系統廠家組成及原理
該局部在線監測系統由局放傳感器、現場監測單元、遠程監控計算機以及局部放電監測軟件組成。

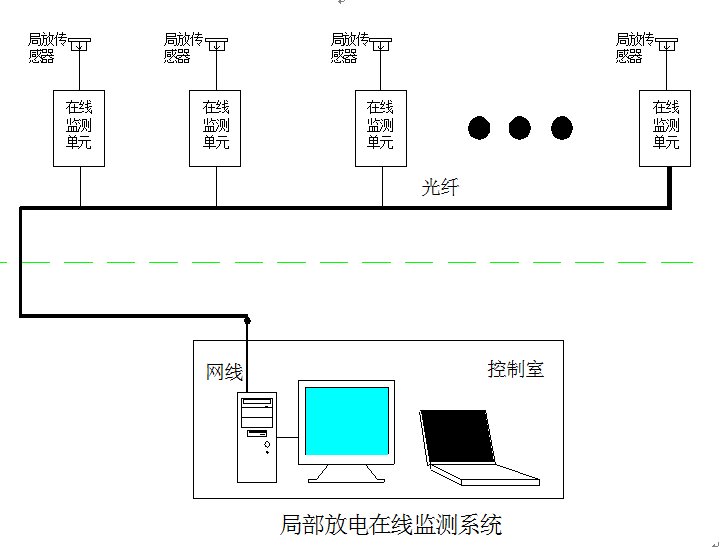

局部在線監測系統廠家原理圖

局部在線監測系統廠家原理圖


局部在線監測系統廠家各組成單元
1 局放傳感器
局放傳感器可以是接觸式超聲波傳感器、非接觸式超聲波傳感器、TEV傳感器、特高頻傳感器及寬頻帶電流互感器,通過50Ω同軸電纜將信號傳遞到在線監測單元。

2 現場監測單元
接收前端傳感器的各種局部放電模擬信號,對多路信號進行信號調理、噪聲去除、A/D轉換、干擾處理、數據處理、放電量顯示、超標報警,并將實時數據通過以太網上傳至后臺。


3 后臺監測計算機
通過網絡遠程連接服務器,實現后臺監測計算機的所有功能,根據現場各監測系統送來的信號建立故障監測數據庫,并顯示各現場監測系統監測到的局放強度變化趨勢及超標報警等信息。

局部在線監測系統現場監測單元技術性能指標

通道數

2/4個電信號接口(可擴展)

采樣率

zui大200MGa/s

采樣精度

12bit

量程范圍

0.01mV~20V/100dB

頻帶范圍

10kHz-100MHz

本量程非線性誤差

5%

電源模式

220V AC

顯示



顯示屏

6.5寸 TFT真彩色觸摸液晶顯示屏

分辨率

640×480

操作

外接USB鼠標鍵盤操作

存儲



物理存儲

4GB

硬盤

32G固態硬盤 用于存儲試驗記錄及試驗數據

接口



USB*2

可外接鼠標鍵盤,以及外接移動存儲設備

電信號接口

2/4路BNC接口,用于信號輸入

網口*1

用于連接網絡

通用說明



CPU

主頻1.6GHz

系統

WIN7

使用環境溫度

-20℃至60℃

存儲環境溫度

-20℃至45℃


局部在線監測系統廠家后臺軟件功能特點
●軟件系統以Win7為平臺,640*480的屏幕分辨率。
●可分析顯示各監測設備的實時放電波形等。
●可遠程顯示各監測設備的放電量。
●放電量歷史趨勢圖等數據可連續自動保存,并可隨時查看統計與分析。
●各種監測數據指標超出警戒值時,可自動給出報警提示。
