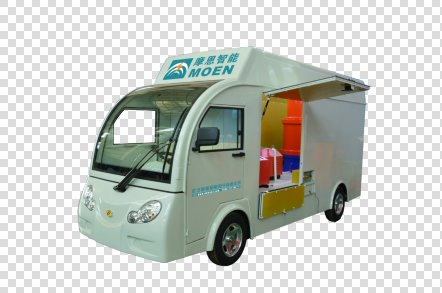

工頻調感式串聯諧振試驗車設備應用

來源：m.zeichua.cn    更新時間：2020-04-22

工頻調感式串聯諧振試驗車簡介：
武漢摩恩提供容性工頻調感式串聯諧振試驗車廠家報價，產品選型，技術支持該裝置主要針對64kV電纜的交流耐壓試驗設計制造。電抗器采用可調電抗器設計，既可滿足小容量高壓設備試驗條件要求，又能滿足象大容量高壓設備交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
該裝置主要由變頻控制電源、勵磁變壓器、可調電抗器、電容分壓器及補償電容器組成。

EXB(L)-300kVA/100kV工頻調感式串聯諧振試驗車設備應用

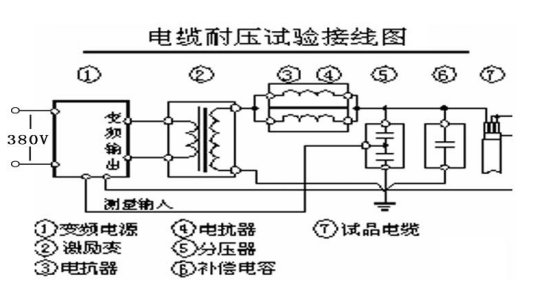

（一）電纜的交流耐壓

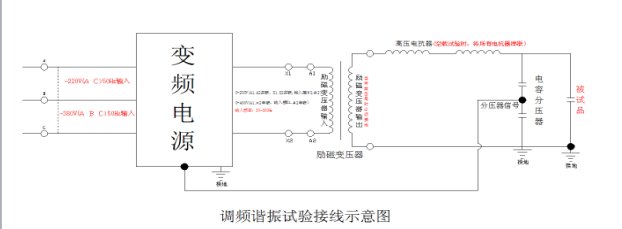

（二）工頻調感串聯諧振試驗接線示意圖


被試品試驗配置一纜表

設備組合 被試品對象	可調電抗器 300kVA/100kV一節	激勵變壓器輸出端選擇	試驗電壓（kV）
電纜電容量范圍 0-0.032uF	使用可調電抗器 300kVA/100kV一節	6.5kV	≤100kV
電纜電容量范圍0.032-0.095uF	使用可調電抗器 300kVA/100kV一節	6.5kV	≤100kV
