ME-66 驗電器功能檢測試驗裝置裝置的結構

來源:m.zeichua.cn    更新時間:2019-06-24

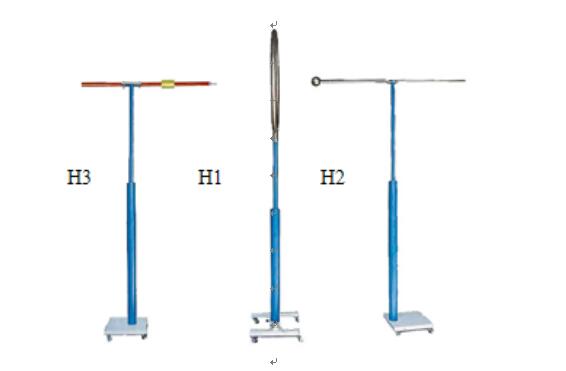

     驗電器功能檢測試驗裝置裝置若用于10、35KV: H1為兩節伸縮絕緣管,收縮長度為850mm,伸出長度為1500 mm(見表一、二及圖一、二)頂部裝有550mm金屬環。H2、H3為三節伸縮絕緣管,收縮長度為700mm,伸出長度為1810 mm。H2支撐試驗電極,H3支撐驗電器。
     驗電器功能檢測試驗裝置裝置若用于66—110KV及220—330KV;H1為三節。收縮長度為900mm,伸出長度為2500 mm(見表一、二及圖一、二)頂部裝有1050mm金屬環。H2、H3為三節伸縮絕緣管,收縮長度為1030mm,伸出長度為3025 mm。H2為支撐試驗電極,H3為支撐驗電器。

試驗報告


 驗電器功能檢測試驗裝置裝置1

KV

電極間隔距離
mm

H1
mm

環直徑
mm

球直徑
mm

電力標準

10
35

100
430

>1500

550

60

DL740-
2000于2000-
11-03

66—110
220—330

650
850

>2500

1050

100

500

125

>3500

1550

150

非標

表一

 驗電器功能檢測試驗裝置裝置2


KV

電極間隔距離
mm

H1
mm

環直徑
mm

球直徑
mm

電力標準

10
35

300

>1500

550

60

DL740-2000于2000-11-03

66—110
220—330

650
850

>2500

1050

100

500

125

>3500

1550

150

非標

表二

     500KV檢測驗電器功能試驗裝置絕緣管耐壓



工頻耐壓(KV)

時間(分)

長度(米)

H1

640

5

3.55

H2

640

5

4.3

H3

640

5

4.3
