MEZN-6DT智能安全工器具檢測裝置驗電器功能檢測的試驗方法

來源:m.zeichua.cn    更新時間:2019-03-22

MEZN-6DT智能安全工器具檢測裝置驗電器啟動電壓的試驗

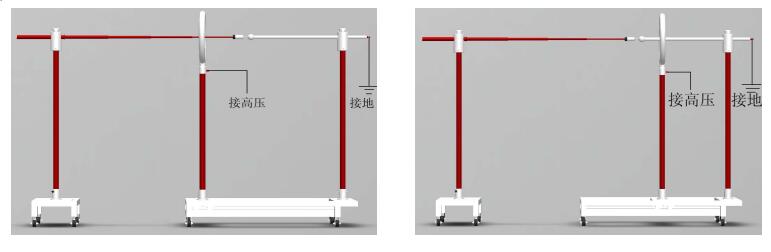

⑴啟動電壓的測量接線


  如上圖所示為2中驗電器啟動電壓的接線圖,左圖為帶接觸電極延長的驗電器,右圖為不帶接觸電極延長的驗電器。
這里以35kV帶接觸電極延長的驗電器為例(注:做啟動電壓需配合升壓設備):首先將帶導軌的試驗平車上中間平車(安裝有均壓環)移動標有a1 430mm(紅色帶箭頭)位置,平車上的標尺與平臺上的標尺對齊。然后接好地線包括2平車底座、均壓環及升壓設備,將驗電器固定在小平車上,同時將驗電器抽出,然后移動小平車使得驗電器穿過均壓環,且驗電器的金屬頭與均壓球接觸保持即可,將升壓設備的高壓導線接到均壓球延長桿上,再接升壓設備的其他導線,試驗人員撤離到安全區后合上電壓,將升壓設備均勻加壓知道驗電器發出報警,馬上停止加壓,此時記錄下高壓電壓數值,且比對數值是否落在35kV的14%~40%內(4.9kv~14kv),是表明驗電器啟動電壓報警合格,否則此驗電器不合格。其它規格的驗電器啟動電壓也是如此,通過移動均壓環平車到指定位置即可。

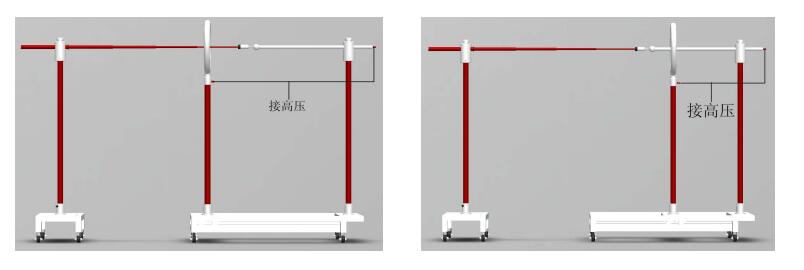

⑵同干擾的電場影響的接線

上圖為2種驗電器同向干擾的電場影響試驗,試驗步驟與驗電器啟動電壓相似,首先移動導軌平車到指定位置(平車上有標記),接好地線,將均壓球及均壓環都接上高壓,然后在進行升壓,將電壓升到驗電器標稱值的0.4倍或0.45倍的電壓后停止加壓,(比如10kV的驗電器電壓升到4000V),如此時驗電器有報警說明此驗電器合格,否則為不合格。

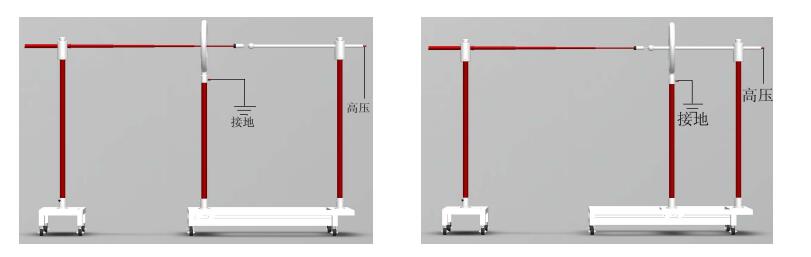

⑶相干擾電場影響的接線

上圖為2種驗電器反向干擾的電場影響試驗,試驗步驟與驗電器啟動電壓相似,首先移動導軌平車到指定位置(平車上有標記),接好地線,均壓球也接地,而高壓線接在均壓環上,然后在進行升壓,將電壓升到驗電器標稱值的0.6倍電壓時停止加壓,(比如10kV的驗電器電壓升到6000V),如此時驗電器沒有報警說明此驗電器合格,否則為不合格。
