MEH-BC2無線高低壓CT變比測試儀變比相別測試

來源：m.zeichua.cn    更新時間：2018-05-10

MEH-BC2無線高低壓CT變比測試儀變比相別測試

	【一次電流】：高壓檢測儀采集到的電流，為互感器一次電流
	【二次電流】：低壓電流鉗采集到的電流，為互感器二次電流
	【以二次電流為5A的變比】：將所測的二次電流值折算為5A，再根據這個倍數折算一次電流，與變比值是相同的。顯示【XXX/5A】
	【變    比】：一次電流與二次電流的實測比值
	【10kV-YY折算變比】：高壓檢測儀采集變壓器二次母排電流，根據變壓器10kV/380V折算出變壓器一次電流再與互感器二次電流的比值
	【    】：相位差約0°～30°或330°～360°，為同相正極性
	【    】：相位差約150°～210°；為同相負極性，即一次或二次的電流鉗夾反，同相極性相反（高壓檢測儀的開機正面與低壓電流鉗紅色標記點正面為電流輸入同向端）
	【異】：相位差約±120°或±60°為異相，一二次電流鉗所夾的不是同相電流線
	【Er】：不能正常識別，可能主機沒有正常接收到高低壓端的信號，可能同頻信號干擾，可能信號幅值太小等

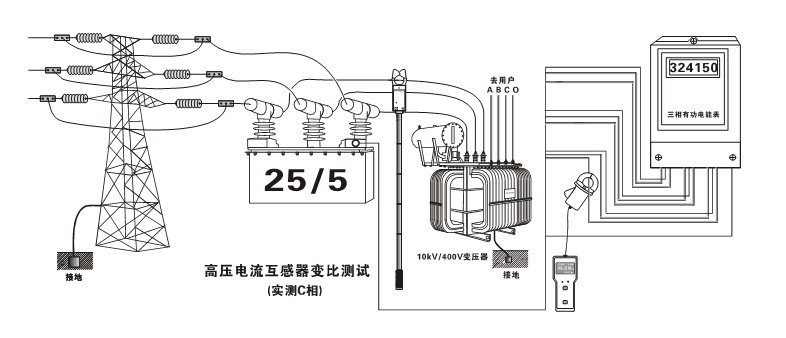

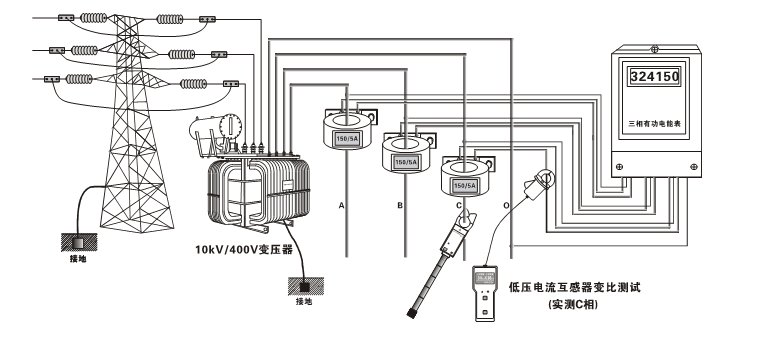

如前所述，分別將高壓檢測儀與低壓電流鉗鉗住CT的一二次回路，主機顯示一二次回路的電流大小，同時顯示折算為5A的變比值，若一次電流為680A，二次電流為2.00A，實際電流比值為340，以二次回路電流為5A的折算變比為1700/5A，（即：5÷2×680），根據變壓器10kV/380V折算出變壓器一次電流再與互感器二次電流的變比為：12.9，（（即340÷（10kV÷380V））。如下圖

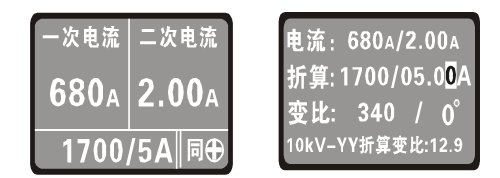

（測試顯示模式      （折算變比顯示模式）

在測試模式下，長按HOLD鍵約3秒，進入上面右圖折算變比顯示模式：一二次回路的電流值；自動默認以二次回路5A的折算變比；一二次回路電流的實測比值和相位差，相位差約0°～30°或330°～360°，才認為是同相正極性；10kV-YY折算變比。再長按HOLD鍵約3秒，退出折算變比顯示模式，返回開機測試模式。
在折算變比顯示模式下，短按HOLD鍵能設置二次折算電流基數的大小，同時及時折算變比，按POWER鍵移動光標。長按HOLD鍵約3秒，退出折算變比顯示模式，返回開機測試模式。本儀表每次開機默認以二次電流為5A進行折算。
