ME220B直流系統綜合特性測試儀限流特性測試

來源：m.zeichua.cn 更新時間：2018-05-08

ME220B直流系統綜合特性測試儀限流特性測試
連接直流負載的充電裝置在穩壓狀態下運行，調整直流負載，在直流輸出電流超過限流整定值時，應能自動降低直流輸出電壓的增加，使其直流輸出電流減小到限制電流以下。
測試方法：連接直流負載的被測充電裝置，在交流輸入電壓為額定值時，設定充電裝置輸出限流值并將其置于浮充工作方式，待被測充電裝置工作穩定后（約幾分鐘），程序調節直流負載使被測充電裝置輸出直流電流超過限定值，當直流輸出電壓開始自動下降并使直流輸出電流逐步減小時，讀取及判別測得對應的實際限流值是否符合要求。

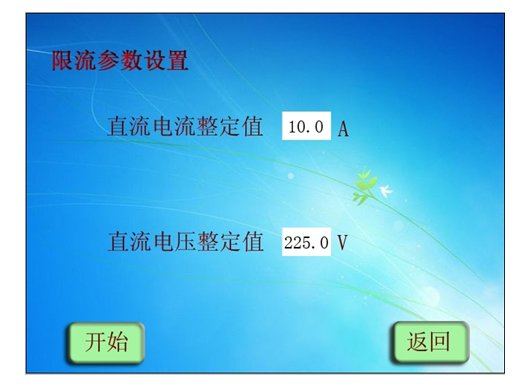

進入限流特性參數設置如圖十八所示，首先對參數進行設置。

圖十八
■ 直流電流整定值：指被測試的單個充電模塊能正常工作的zui大電流值。缺省值為30A，范圍在0A至30A。
■ 直流電壓整定值：指被測試的單個充電模塊電壓在充電電壓調節范圍內變化的輸出值。缺省值為220V，范圍在190V至250V，缺省值為110V，范圍在80V至140V。
■ 如在測試過程中按面板確認鍵，程序停止該項試驗。
■ 如用戶需再做其他項目試驗，點擊返回，返回上級菜單，直至進入主菜單
■ 做其他項目試驗設置其值，重復試驗。

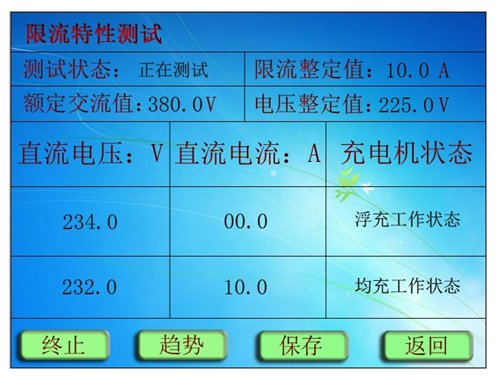

測試界面如圖十九所示。

圖十九
試驗完成后，如果設備滿足限流特性，狀態欄上顯示“滿足限流特性” ，不滿足則狀態欄上顯示“不滿足限流特性”。
■ 若需要保存數據，請參照穩壓保存數據方式。
■ 測試結束后點擊趨勢按鍵，可看到電壓電流曲線圖。
■ 返回設置，需要終止測試后才能回到電流穩定精度參數界面。
■ 如用戶需要再做其他項目試驗，按返回鍵，返回上級菜單，直至進入主菜單做其他項目試驗設置其值，重復試驗。
