ME220B直流系統綜合特性測試儀穩壓精度參數設置界面

來源：m.zeichua.cn 更新時間：2018-05-08

ME220B直流系統綜合特性測試儀穩壓精度參數設置界面
連接直流系統綜合特性測試儀與調壓裝置的聯絡線，將調壓裝置上的輸入端接入三相四線市電，輸出端接在直流電源充電機的輸入端子上，主裝置上的“＋”端子（紅色）接直流電源的正極，“－”端子（黑色）接直流電源的負極，合上主裝置電源開關、三相調壓裝置的空氣開關，三相調壓裝置指示燈亮，進入穩壓紋波精度測試。

圖九

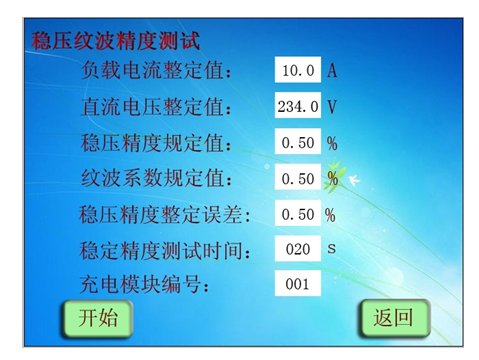

首先用戶需對界面上的參數進行設置。進入穩壓紋波精度參數設置界面各參數，如圖八電壓穩定精度參數界面所示。
■負載電流整定值：做此項試驗時，被測系統的直流電源系統所需的負載，用戶只需輸入電流值，程序自動計算出負載電阻值，并將其接通。范圍在0A至30A，例如設置10A，點擊1，0兩個按鍵，然后直接點擊確定即可。
■直流電壓整定值：被測試的直流電源系統的輸出電壓在其浮充電電壓調節范圍的任一值。缺省值為220V，范圍在180V至260V，缺省值為110V，范圍在80V至140V之間。
■穩壓精度規定值：指直流電源系統出廠時規定值。缺省值為0.5％。（行標、國標）
■紋波系數規定值：指直流電源系統出廠時規定值。缺省值為0.5％。（行標、國標）
■ 穩定精度測試時間：指測試過程中，采樣計算時間。默認值為20秒，范圍為10-100秒。
■充電模塊編號：為方便記錄，根據用戶需求設置。

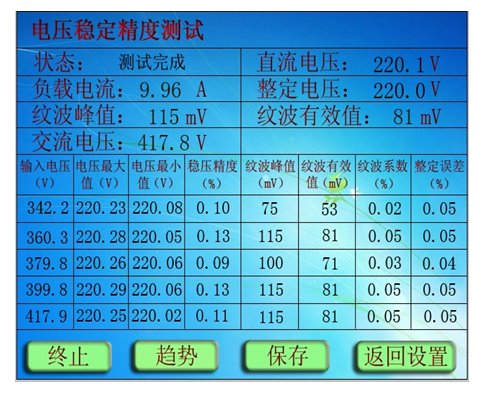

■點擊開始開始試驗，如果是逐一測試：如圖十所示。

圖十

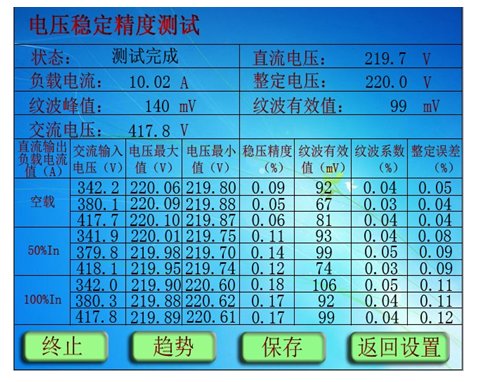

如果是連續測試：如圖十一所示。

圖十一
該試驗三相調壓裝置的起始試驗電壓既是當時開機設置時選擇的電壓值，每次試驗時間和穩定精度測試時間為整定時間值。
完成試驗時裝置同時將試驗結果填入該表格中，如在測試過程中按終止確認鍵，程序停止該項試驗。
試驗完成，狀態欄上顯示“測試完畢”，報警欄上顯示：“正常終止”，終止鍵亮起。
■若用戶需返回上級菜單時，必須先點擊終止按鍵終止測試，再點擊返回設置。
■如用戶需要再做其他項目試驗，點擊返回，返回上級菜單，直至進入主菜單做其他項目試驗設置其值，重復試驗。
■測試結束后，點擊趨勢用戶可查看該項試驗過程中電壓的波形變化情況。
■若需要保存數據，點擊保存，出現圖十二所示。
