ME220B直流系統綜合特性測試儀裝置結構

來源：m.zeichua.cn 更新時間：2018-05-08

ME220B直流系統綜合特性測試儀裝置結構
該直流系統綜合特性測試儀的檢測方法嚴格按DL/T 459-2000《電力系統直流電源柜定貨技術條件》規定執行，實現對直流電源的充電機、蓄電池的各項技術指標進行檢測。
（一）直流系統綜合特性測試儀可實現的三相交流輸入電壓調整，其范圍為380 V ±15%；檢測數據精度≤0.5%；漢化液晶顯示，可打印測試結果；且人機對話方便。
（二）該直流系統綜合特性測試儀在設計上采用模塊化組合結構，體積小、重量輕，方便車載運輸及在各變電站移動檢測。

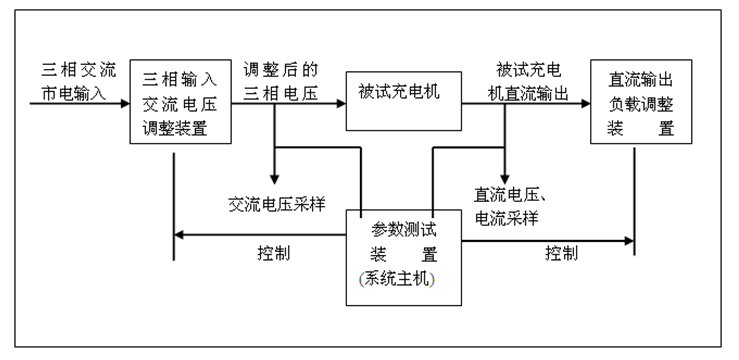

（三）直流系統綜合特性測試儀由系統主機裝置、交流電壓調整裝置組成，如下圖所示。采用微型計算機控制技術，通過調節被試充電機的交流輸入電壓及輸出負載，同時系統主機自動進行采樣計算，實現對充電機及蓄電池技術指標的檢測。

測試原理圖
（四）可備份歷史測試記錄。

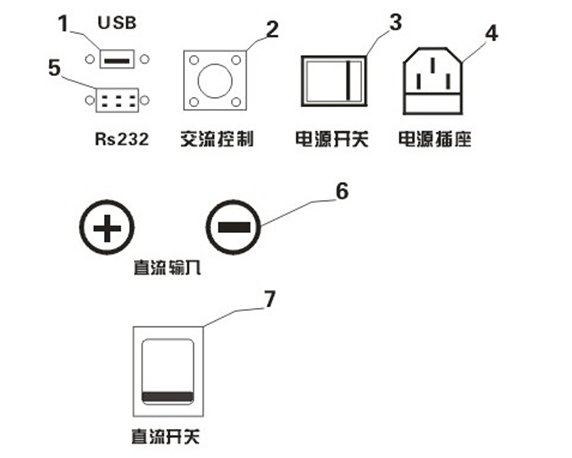

（五）主機面板布置如下圖（圖一）

1、 U盤連接端口。
2、控制輸出該接口控制調壓裝置自動調壓。
3、電源開關。
4、電源插座（帶保險）保險為250V/3A
5、通信接口裝置與上位機數據通信和控制接口，也是裝置升級接口。
6、 U+、U-直流負載接線柱。
7、直流斷路器。

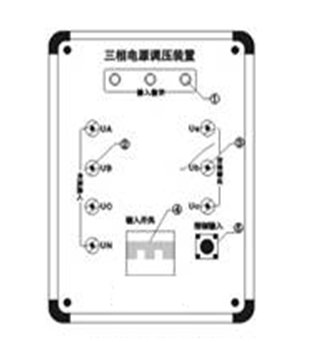

（六）調壓器裝置面板布置圖（圖二）
