MEQJYC-1701絕緣油含氣量測試儀的安裝與注意事項

來源：m.zeichua.cn 更新時間：2018-05-07

MEQJYC-1701絕緣油含氣量測試儀的安裝與注意事項
1、絕緣油含氣量測試儀開箱后，首先應按說明書zui后的裝箱單進行開箱檢查，在判斷儀器可能被重摔的情況下，應該打開儀器上蓋進行檢查，詳細檢查安裝在前面板上的線路板和電線有無壓斷和脫落現象，整機線纜有無摔斷，及后面板上各連接是否正常，在確認完整無損后，才可進行安裝，否則應該進行恢復后在安裝。

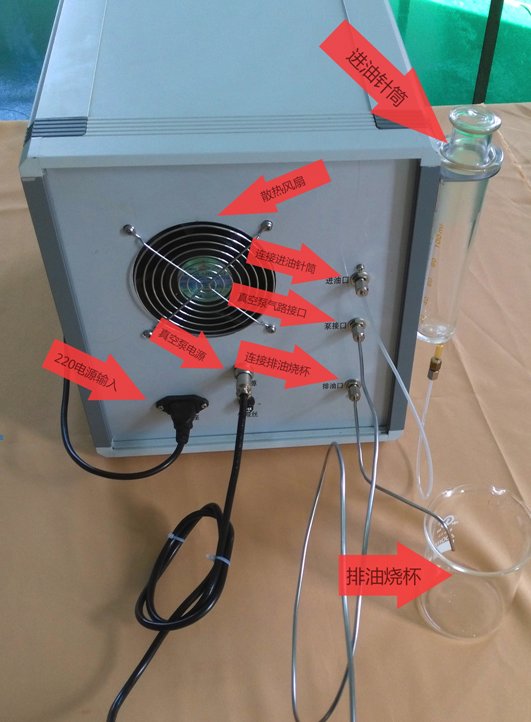

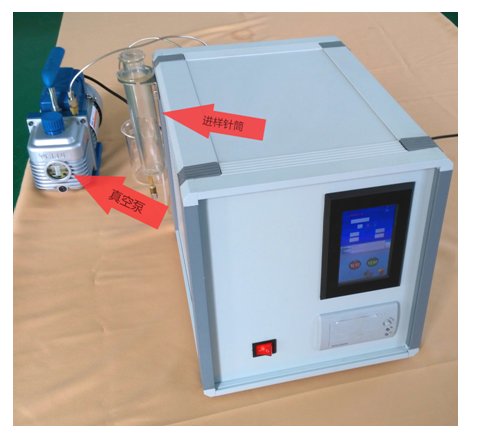

2、按照下圖安裝所有附加設備和連接管道：

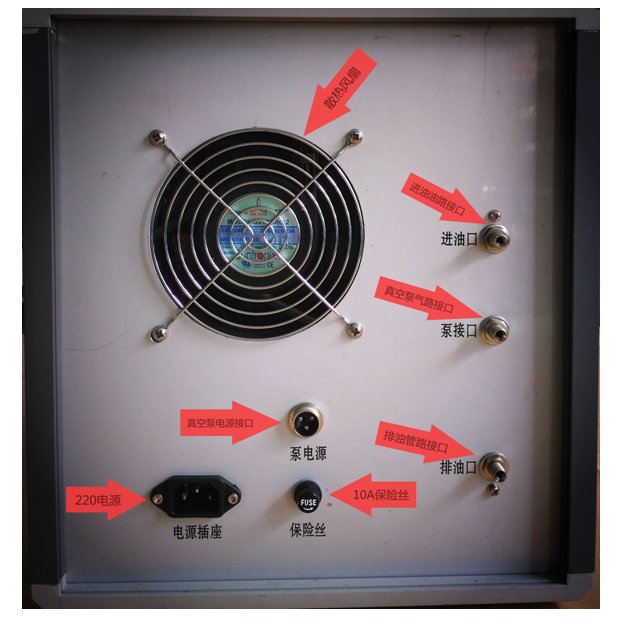

絕緣油含氣量測試儀后面板上有進油接口、真空泵接口、排油接頭、真空泵（電源）、電源插座、保險絲座、電源開關等。
a、進油接口連接配件中的較短的一段3mm聚乙烯管，其另一端連接是接取樣針筒的針筒接頭;
b、真空泵接用配件中較長的一段3mm不銹鋼管與旋片式真空泵相連接；
c、排油接口用配件中較短的一般3mm不銹鋼管接出，另一頭用一容器接排出來的廢油；d、真空泵（電源）與真空泵上所帶的三芯航空插頭相接；
e、電源插座與配件中的電源插頭相連；
f、保險絲座中保險絲應在5A；
g、電源開關用以控制絕緣油含氣量測試儀的總電源；
h、針筒支架用配件中二個M3螺絲按編號固定在絕緣油含氣量測試儀左面的后上角M3螺紋孔中，開孔朝外向上。

3、請注意絕緣油含氣量測試儀每次排油必須排盡，在排油程序中排油管中有氣體排出證明油已排盡，如果排油時間過長或過短可以通過重新設置排油時間來達到zui佳。
4、絕緣油含氣量測試儀在測試一個油樣后，含氣量結果會一直保留在顯示屏幕上，如果您要做下一個油樣，必須按復位鍵使絕緣油含氣量測試儀回到預備狀態，顯示請啟動后再按啟動鍵儀器才會執行下一測試程序。
5、在預備狀態下如果1分鐘之內沒有操作絕緣油含氣量測試儀。儀器會自動關閉電磁閥電源進入睡眠狀態，可防止電磁閥因長時間通電而帶來的損壞。
