MEDW-8705 異頻地網接地阻抗測試儀面板說明

來源:武漢摩恩    更新時間:2018-04-28

MEDW-8705 異頻地網接地阻抗測試儀面板說明
異頻地網接地阻抗測試儀的外部接線方式如下圖所示,根據電流極和電壓極兩根引線的不同放置方式可以分為平行線法和夾角法。
平行布線法:圖5-1中dPG 約為0.5~0.6倍dCG ,dCG為3~5D。平行布線法測量會因電流線和電壓線間互感的存在而引入誤差,條件允許的情況下不宜采用。如果條件所限而必須采用時,由于本儀器可以有效消除線間耦合互感影響,仍然可以保證較高的測量精度。

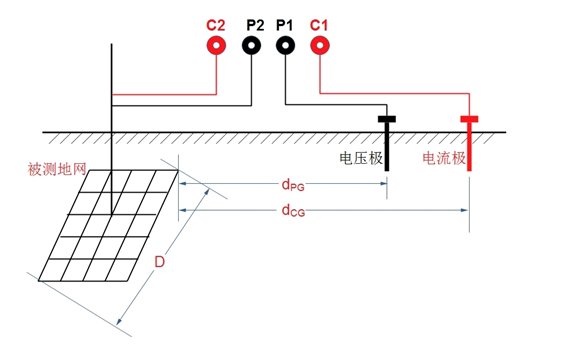

圖5-1   平行布線法測量接線示意圖

夾角法:圖5-2中 dCG為3~5D,對超大型接地裝置則盡量遠;dPG的長度與dCG相近。如果土壤電阻率均勻,可采用dCG和dPG相等的等腰三角形布線,此時兩根引線夾角θ約為30°,dCG=dPG=2D。只要條件允許,推薦采用電流-電位線夾角布置的方式。

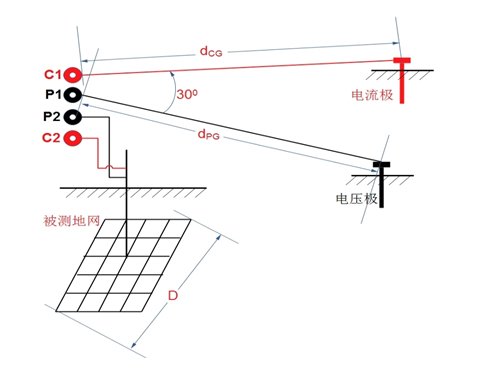

圖5-2    夾角法測量接線示意圖
