MOEORW-8302 CT PT分析儀CT分析，變比，極性試驗接線圖

來源：    更新時間：2018-04-24

MOEORW-8302 CT PT分析儀CT分析，變比，極性試驗接線圖

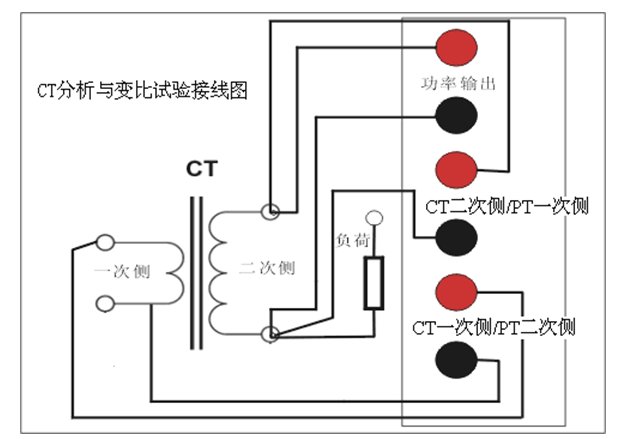

圖3.3 CT分析，變比與極性試驗接線圖
在進行CT分析，變比或極性試驗時請按照圖3.3連接CTPT分析儀和被測CT，這三個試驗項目的接線方式是一致的
具體接線步驟和說明如下：
1）斷開電力線與CT一次側的連接，未接地的電力線較長，會給CT一次側的測量引入較大干擾，參見圖3.4。
3）將CT一次側一端連接至CTPT分析儀CT一次側/PT二次側黑色端子
4）將CT一次側另一端連接至CTPT分析儀CT一次側/PT二次側紅色端子
5）將CTPT分析儀的接地柱連接到保護地PE
6）將按照圖3.3所示，斷開被測CT二次側和二次負荷的連接
7）將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至CT二次側的一端，參見圖3.3
8）將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至CT二次側另一端
9）為了消除接觸電阻對線圈電阻測量的影響，在連接CTPT分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.4。

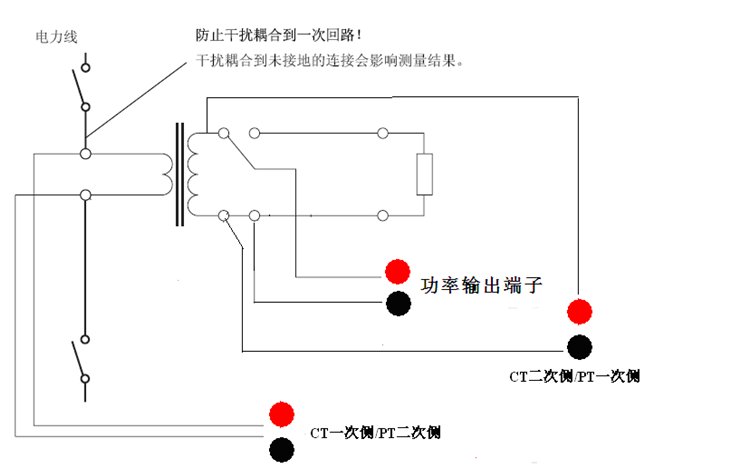

圖3.4 CT分析，變比和極性試驗接線位置圖

注意：在對變比值相同的多繞組電流互感器進行CT分析或CT比差角差測試時，沒有測試的二次繞組應全部短接，否則測試誤差將會偏大

例如同時含有測量0.5級，保護10P10，暫態TPY三個繞組的2000/1的CT，進行0.5級繞組的比差角差測量時應按照圖3.4.1進行接線

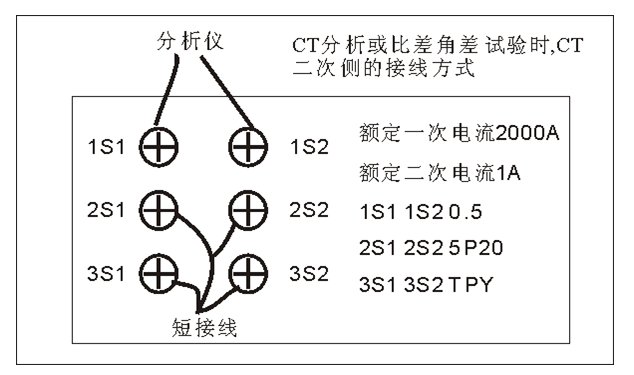

圖3.4.1 CT分析和比差角差試驗時，CT二次側參考接線圖
