MOEORW-8302 CT PT分析儀硬件部分原理框圖

來源:武漢摩恩    更新時間:2018-04-24

MOEORW-8302 CT PT分析儀硬件部分原理框圖
CT PT分析儀的結構原理如圖2.3所示,其中的恒壓恒流變頻電源模塊與AC220V電源輸入是完全隔離的。通過DSP數據采集系統完成對恒壓恒流模塊的控制,可以使電源輸出AC0~180V正弦電壓信號或者AC0~1A的正弦電流信號。

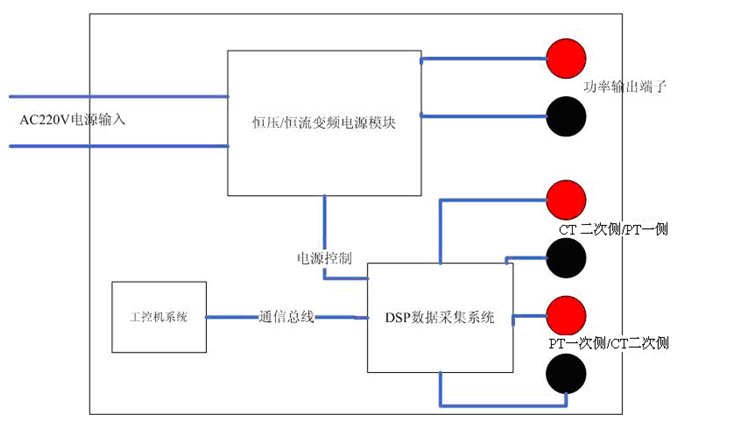

圖2.3 CT PT分析儀硬件原理圖
DSP數據采集系統的主要功能是完成對變頻電源控制和試驗過程的數據采集。所有的數據分析,存儲和界面顯示都由工控機系統完成,工控機內置了嵌入式XPE系統,并對系統的C盤進行的自恢復保護,這樣可以有效的避免軟件系統故障和病毒攻擊。儀器內部存儲空間>6G,zui大存儲數據>1000組。
