MOEORW-9800A無線高低壓核相儀低壓脈沖法測距

來源:武漢摩恩    更新時間:2018-04-20

MOEORW-9800A無線高低壓核相儀低壓脈沖法測距
一、適用范圍
低壓脈沖法用于電纜的低阻、短路及斷線故障;還可用于測量電纜的長度、波速度;也可用于區分電纜的中間頭、T型接頭和終端頭。
二、工作原理

低壓脈沖法使用時域反射法(TDR)原理,又叫脈沖反射法。測試時向電纜注入一低壓脈沖,脈沖沿電纜傳播到阻抗不匹配點,如短路點、故障點、中間接頭等,脈沖產生反射,回送到測量點被儀器記錄下來,如圖3-2-1所示:

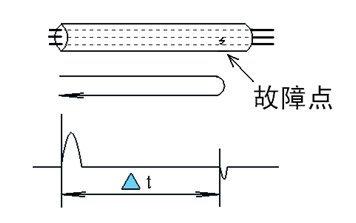

圖3-2-1 低壓脈沖法原理圖

從儀器發射脈沖開始計時,到接收到故障點的反射脈沖共需時Δt;脈沖行波傳播速度為V,則故障點距離Lx為:

                           (3-1)


不匹配點的反射系數ρ為:

   (3-2)


其中 為故障點的輸入阻抗, 為線路的特性阻抗。從式3-2可得到:斷線故障反射脈沖與發射脈沖極性相同;而短路(混線)故障的反射脈沖與發射脈沖極性相反。因此通過識別反射脈沖的極性,可以判定故障的性質。如圖3-2-1和圖3-2-2所示:

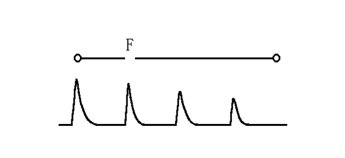

圖3-2-1 斷線故障反射波形

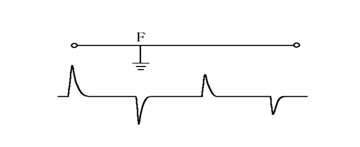

圖3-2-2低阻/短路故障反射波形
